产品解析 | 第33期：CUE分子检测平台技术“遗产”

CUE分子检测平台的主要特点：

图1. CUE检测平台整体结构示意图

图2. CUE样品收集装置/拭子结构示意图

图3. CUE试剂盒结构示意图

图4. 检测器结构示意图

CUE检测平台整体（图1）由四大部分组成：①一次性使用的拭子（图2），用于收集样本②一次性使用的试剂盒（图3）③可重复使用的检测器（图4），以及④充电器。

区别于普通的一次性鼻咽拭子，CUE拭子经过特殊设计，拭子上分区设计突起结构，可配合试剂盒起到锁定与密封的功能。试剂盒中储存了试剂、冻干球，并集成了超声单元、加热单元、穿刺机构、可复熔材料、微流道和电化学传感器，配合检测器中的磁发生器，以实现在密闭空间中对样本进行前处理、流体驱动、扩增和电化学检测的功能。通过检测器中的通讯电路，可以实现检测器与移动终端之间的信息交换与传输，使检测结果直观显示在移动终端上。检测器可单独配合试剂盒使用，也可在检测过程中配合充电器进行无线充电使用。

二、流体解析（试剂盒需先插入检测器中）

1) 将前端带有样本的拭子经样本入口插入试剂盒。因拭子头部与样本入口属于紧配，通过时入口会挤压拭子头，以移除多余的样品，从而实现对样品的粗略定量。

2) 在插入拭子的过程中，开始将递送组件整体向内推动。此时被认为是预混合状态的开始，一级密封机构会确保样本处理池与递送组件间的密封性。

3）当拭子进一步向内推动，递送组件被整体推入样本处理池，递送机构上的二级密封机构与拭子紧密结合。几乎同时，穿刺机构上的嵌合器与拭子远端密封机构发生锁定，推动穿刺机构的滑架向内运动，从而刺破密封样本处理池、清洗池、底物池顶端热焊的铝箔密封垫，使预罐装的液态试剂可以自由流动。

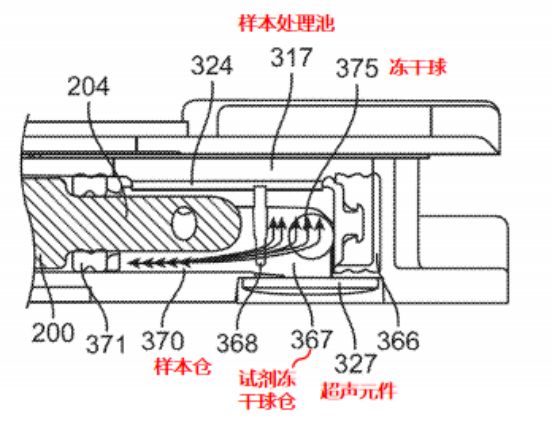

4）递送单元被推入样本处理池时，冻干球与池中试剂开始混合。与此同时，位于PCB上的接触开关由于刺穿机构滑架的挤压而接通，超声单元开始工作，对样本处理池内的反应物，如聚合酶、探针、磁珠进行超声混匀并进行加热，以促进等温扩增反应的进行。

5）当样本处理池中的扩增反应完成后，位于样本处理池正下方的PCB板上集合的加热单元开始工作。当到达一定温度后，其上方的样本处理底部的由相变材料制成的样本处理池阀会熔化，从而打开样本处理池出液口这一通路。在扩增后的产物、废液经该出口，流入检测通道。检测通道下方的读取器中的磁力发生器在此时开始工作，将混合液体中的磁珠固定。

6）然后，同样是热敏相变材料的流体阻断机构被加热熔化，通过流道流至样本处理池出液口处，冷却凝固后将该开口密封，以防止后续底物池中的流体进入样本处理池，同时防止残留的反应物流出。

7）之后，清洗池阀被加热并溶解，清洗液由清洗池出液口流出，并流入检测通道。流入检测通道时，对由先前样本处理后流出的流体中未与被磁珠捕获的粒子和检测/对照电极表面的杂质，从而降低非特异性结合的发生，对检测结果造成干扰。

8）底物池阀被加热并溶解，底物溶液由底物池出液口流出，并流入检测通道。流入检测通道后，与被磁珠捕获的核酸发生氧化反应，从而造成电子迁移，并被电极测量出来，之后由检测器读取结果。
